伺服自动上料锯SDY-Q260-HV（汽车保险丝）
用于汽车新能源保险丝锯切设备SDY-Q260-HV，定制版伺服锯切，具备自动上料系统；
全国服务热线：181-1267-8018
一、设备配置参数
|
序号 |
项目 |
规格型号 |
品牌 |
|
1 |
设备型号 |
SDY-Q260-HV |
双德誉自主研发制造 |
|
2 |
配机锯片 |
250*1.3*32*72T |
金刚石锯片 |
|
3 |
PLC |
16MT |
国产 |
|
4 |
人机触控界面 |
7寸 |
国产 |
|
5 |
24V控制电源 |
LRS-200-24V |
台湾明伟 |
|
6 |
低压控制电器 |
|
法国施耐德 |
|
7 |
锯切电机 |
4KW2850Pr/min |
福安河马 |
|
8 |
锯切主轴 |
|
定制 |
|
9 |
滚珠丝杆 |
2510 |
台湾TBI |
|
10 |
方形导轨 |
25-C01 |
台湾鼎翰 |
|
11 |
送料伺服系统 |
0.75KW |
WSK |
|
12 |
锯切伺服系统 |
0.75KW |
WSK |
|
13 |
气缸 |
SC63-400 |
台湾亚德客 |
|
14 |
刀具润滑系统 |
循环水 |
SDYCUTTER |
|
15 |
安全操作系统 |
|
双德誉自主研发 |
二、技术参数说明
1、设备基本参数
|
序号 |
名称 |
说明 |
名称 |
说明 |
|
1 |
输入电源 |
380V/50Hz |
设备型号 |
SDY-Q260-HV |
|
2 |
电机转速 |
2850Pr/min |
送料精度 |
±0.1mm |
|
3 |
电机功率 |
4KW |
断面垂直度 |
≤0.2/100mm |
|
4 |
工作气压 |
0.6-0.8MPa |
夹紧方式 |
气动夹紧 |
|
5 |
主轴轴径 |
32mm |
锯片直径 |
260mm |
|
6 |
冷却装置 |
循环水 |
进刀方式 |
横向进刀 |
|
7 |
进给动力 |
伺服 |
主轴精度 |
0.005mm |
|
8 |
进给速度 |
0-6m/min |
循环模式 |
往复循环 |
|
11 |
重量 |
约1500KG |
外形尺寸 |
以实际设计为准 |
2、保修件清单
|
序号 |
名称 |
品牌 |
用途 |
数量 |
|
1 |
锯切电机 |
国产 |
锯片运行 |
1 |
|
2 |
伺服电机 |
WSK |
送料 |
1 |
|
3 |
PLC |
国产 |
控制总成 |
1 |
|
4 |
驱动器 |
WSK |
马达运行 |
1 |
|
5 |
丝杆 |
台湾TBI |
送料部件 |
1 |
|
6 |
导轨 |
台湾鼎翰 |
设备运行部件 |
2 |
|
8 |
人机触控界面 |
威伦 |
操作屏幕 |
1 |
3、易损件清单
|
序号 |
名称 |
品牌 |
用途 |
|
1 |
切割锯片 |
国产 |
锯片运行 |
|
2 |
气管接头 |
国产 |
气路接通 |
三、设备组成及特点优势
锯切主机，主要部件由机床床身、高速锯切电机组、伺服进刀系统、电气系统、冷却系统等部分组成。
1、机床床身：床身主体由优质高强度特殊材料整体焊接而成，焊接后径整体去应力回火处理。具有整体刚性好、强度高、耐冲击、变形小的特点，能大大提高机床的整体刚性和机床锯切稳定性
2、电机组：锯切电机组采用高精度锯切主轴+同步带电机，具有传动效率高、动力强、快速响应等优点，锯切平稳噪声低
3、伺服进刀系统：由伺服电机驱动精密丝杠带动锯切电机组到设定的位置，进刀伺服电机驱动精密丝杠带动锯切电机组进行横向进给，将被夹压的工件高精度快速切断
5、带有自动上料系统，只需要把材料放置在上料机构即可。节约人工，方便快捷。

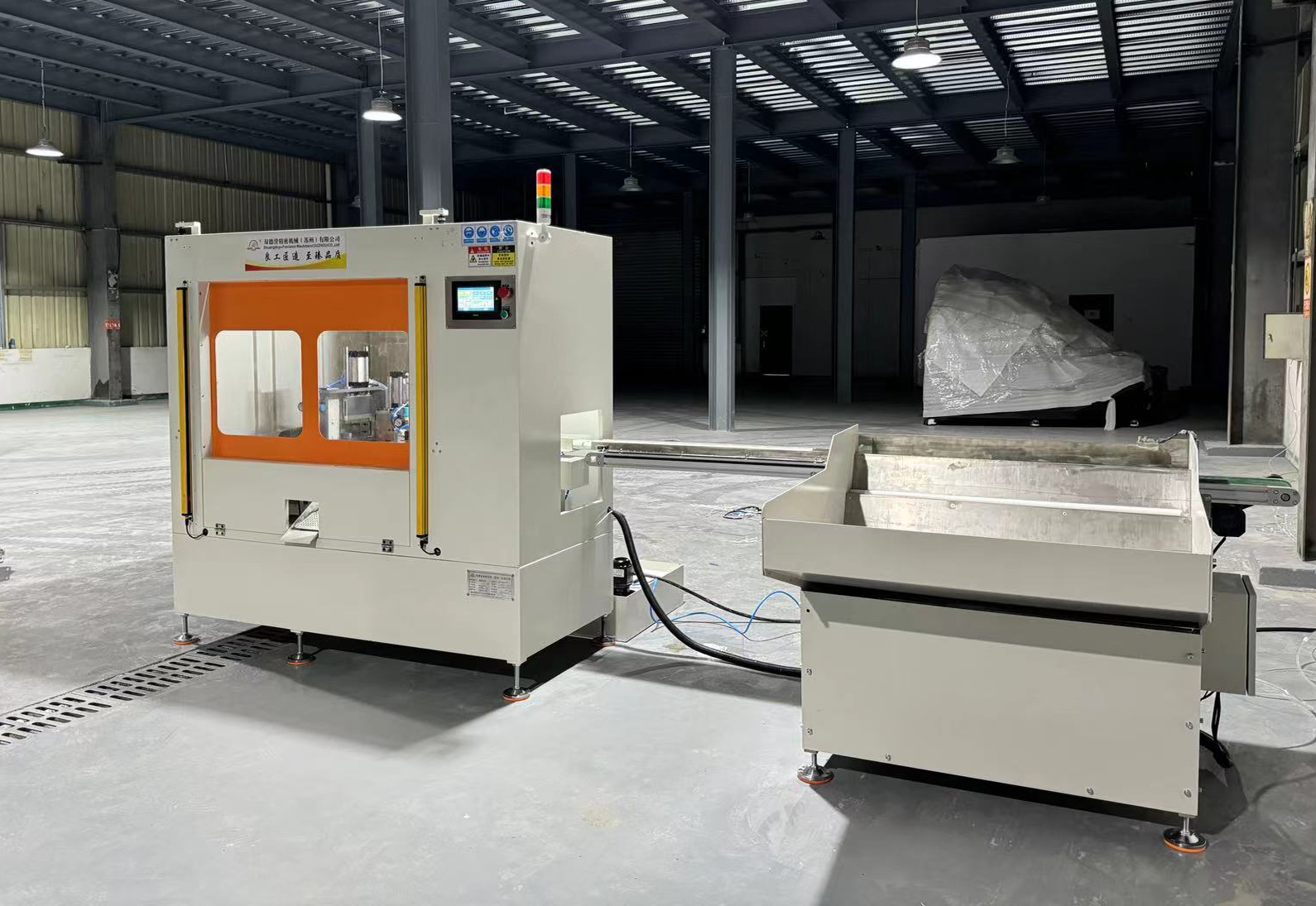

四、设备实物图

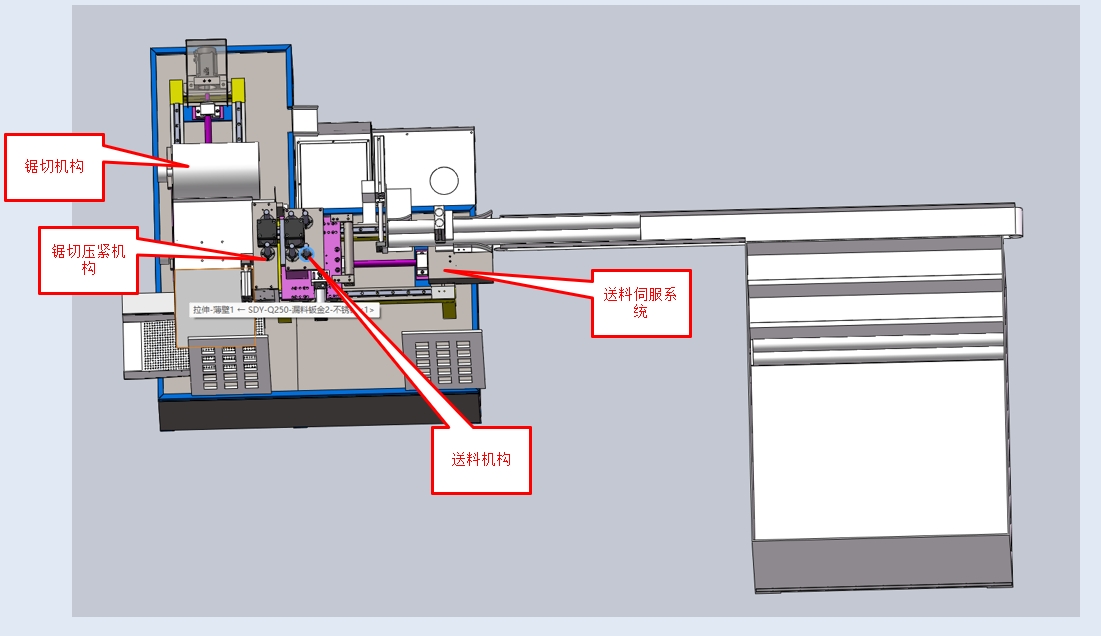

五、机械设计图
六、锯切工艺流程
•放置材料------•自动提升材料到输送机------•输送机将材料输送到材料定位处------•送料机构确认材料将材料送到锯切口------
•开始锯切------•连续锯切------•第一组材料锯切快完时，第二组材料等待------•连续循环工作连续锯切------•当没有材料或者需
要?；蓖；纯?/span>
七、设备切割视频
-
-
