全自动上料、下料自动化切割机SDY-QF-V
设备不但具备自动送料 下料切割功能，还配备了自动上料系统，更大化节省人工成本；
全国服务热线：181-1267-8018
一、设备配置参数
|
序号 |
项目 |
规格型号 |
品牌 |
|
1 |
设备型号 |
SY-QF550-L |
双德誉自主研发制造 |
|
2 |
锯片直径 |
550mm |
国产合金锯片 |
|
3 |
PLC |
XD5-48RT-E |
信捷 |
|
4 |
人机触控界面 |
10寸 |
台湾威伦 |
|
5 |
24V控制电源 |
LRS-150-24V |
台湾明伟 |
|
6 |
低压控制电器 |
法国施耐德/正泰 |
|
|
7 |
锯切主轴一体电机 |
5.5KW2850Pr/min |
国产 |
|
8 |
变频器 |
5.5KW |
国产/台达 |
|
9 |
送料滚珠丝杆 |
2510 |
台湾TBI |
|
10 |
送料方形导轨 |
25-C01 |
台湾鼎翰 |
|
11 |
锯切滚珠丝杆 |
2510 |
台湾TBI |
|
12 |
锯切方形导轨 |
25-C01 |
台湾鼎翰 |
|
13 |
浮动气缸 |
台湾亚德客 |
|
|
14 |
送料伺服系统 |
1.0KW |
WSK/信捷/台达 |
|
15 |
锯切伺服系统 |
1.0KW |
WSK/信捷/台达 |
|
16 |
刀具微量润滑系统 |
0.03ml/次 |
SDYCUTTER |
|
17 |
尾料滚珠丝杆 |
2510 |
台湾TBI |
|
18 |
尾料方形导轨 |
25-C01 |
台湾鼎翰 |
|
19 |
尾料伺服系统 |
0.75KW |
WSK/信捷/台达 |
|
20 |
安全联锁系统 |
双德誉自主研发 |
|
|
21 |
对刀功能系统 |
双德誉自主研发 |
|
|
22 |
自动上料机构及系统 |
双德誉自主研发 |
|
序号 |
名称 |
说明 |
名称 |
说明 |
|
1 |
输入电源 |
380V/50Hz |
设备型号 |
SDY-QF550-L |
|
2 |
电机转速 |
2850Pr/min可变频调速 |
送料精度 |
±0.1mm |
|
3 |
电机功率 |
5.5KW |
切割平面度 |
±0.05mm |
|
4 |
工作气压 |
0.6-0.8MPa |
切割垂直度 |
±0.05mm |
|
5 |
主轴轴径 |
30mm |
锯片直径 |
550mm |
|
6 |
冷却装置 |
微量润滑 |
进刀方式 |
横向进刀 |
|
7 |
进给动力 |
伺服系统 |
自动送料长度 |
10-850mm |
|
8 |
主轴精度 |
0.005mm |
循环模式 |
自动往复循环 |
|
9 |
进给速度 |
0-6m/min |
切割宽度 |
400mm |
|
10 |
送料有效单次行程 |
850mm |
切割高度 |
170mm以内 |
|
11 |
尾料剩余长度 |
理论30mm |
重量 |
约1100KG |
|
12 |
分离退刀功能 |
具备 |
外形尺寸 |
约6200*1650*1850mm |
三、设备特点及优势
1、特殊工艺不伤材料：设备拥有自主发明防刮伤专利结构，工作台面无需加装任何防刮伤材料（如电木板，橡胶板等）任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面；
2、剩余尾料短：自主研发普通机型尾料可短至100mm，比同行业标准机型尾料缩短2倍以上，无尾料机型尾料可短至30mm，为广大用户大大节约材料成本;
3、切割稳定精度高：全系列设备采用横向进刀方式，保证其切割稳定性；
4 、不同长度切割：全自动设备可实现同一根材料多段不同长度的切割，节约人工换料时间，伺服系统送料，送料精度稳定，效率更高；
5、环保微量润滑系统：全系设备配备微量冷却润滑系统，可延长锯片使用寿命30%以上，切割材料表面光滑无毛刺，配备专业吸尘装置，让铝屑不在满天飞；
6、专利升降式送料机构 ：设备具有自动升降功能，减小阻力，确保二次送料或送料机构回退时不带料
7、设备整机接地，可有效避免漏电造成触电的安全隐患；
8、设备采用多吸尘口，配备大功率吸尘器，有效提高铝屑回收效率。
9、具备自动上料系统，实现无人化锯切操作。

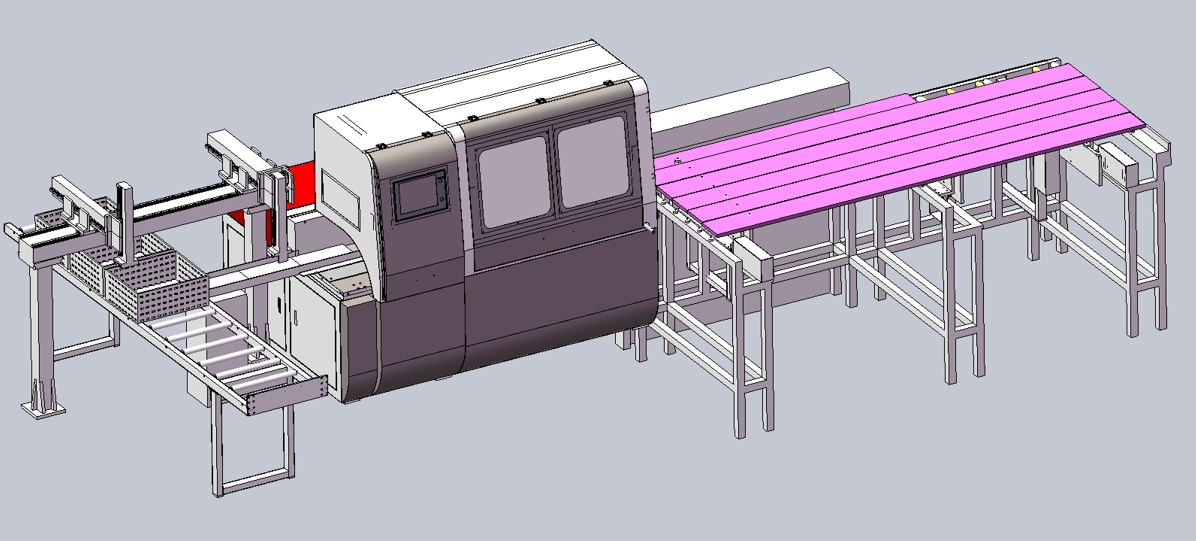

四、设备设计图
-
-
