      全自动角度锯SDY-RS500

      非标全自动送料多角度铝型材切割机SDY-RS500配505mm金刚石锯片,全伺服4米超长送料行程,配5.5kw大功率电机;

      全国服务热线:181-1267-8018
      在线咨询

      一、全自动送料角度锯SDY-RS500设备配置参数

      序号

      项目

      规格型号

      品牌

      1

      设备型号

      SDY-RS500-B

      双德誉自主研发制造

      2

      配机锯片

      505*3.5*30*100T

      金刚石锯片

      3

      PLC


      三菱

      4

      人机触控界面

      7

      台湾威伦

      5

      24V控制电源

      LRS-100-24V

      台湾明伟

      6

      低压控制电器


      法国施耐德

      7

      锯切主轴一体电机

      5.5KW2850Pr/min

      福安河马

      8

      齿轮齿条


      台湾TBI

      10

      方形导轨

      25-C01

      台湾TBI

      11

      X轴伺服系统

      0.75KW

      WSK

      12

      Z轴伺服系统

      1.5KW

      WSK

      13

      R轴伺服系统

      0.75KW

      WSK

      14

      气缸


      台湾亚德客

      15

      刀具微量润滑系统

      0.03ml/

      SDYCUTTER

      16

      安全联锁系统


      双德誉自主研发

      17

      吸尘器

      3KW

      国产

      二、技术参数说明

      1、设备基本参数

      序号

      名称

      说明

      名称

      说明

      1

      输入电源

      380V/50Hz

      设备型号

      SDY-RS600-B

      2

      电机转速

      2850Pr/min可变频

      丝杠精度

      ±0.05mm

      3

      电机功率

      5.5KW

      断面垂直度

      0.2/100mm

      4

      工作气压

      0.6-0.8MPa

      夹紧方式

      气动夹紧

      5

      主轴轴径

      30mm

      锯片直径

      600mm*3

      6

      冷却装置

      微量润滑

      进刀方式

      由下向上锯切

      7

      进给动力

      伺服

      主轴精度

      0.005mm

      8

      进给速度

      0-6m/min

      循环模式

      自动往复循环

      9

      X轴行程范围

      4000±20mm

       R轴工作台

       ±25°≤±0.1°

      10

      Z轴行程范围

      300mm

      外形尺寸

      5500*1550*1800

      2、保修清单

      序号

      名称

      品牌

      用途

      数量

      1

      锯切电机

      福安河马

      锯片运行

      1

      2

      伺服电机

      WSK

      运动控制

      3

      3

      PLC

      三菱

      控制总成

      1

      4

      驱动器

      WSK

      马达运行

      3

      5

      导轨

      台湾鼎翰

      设备运行部件

      1

      6

      人机触控界面

      威伦

      操作屏幕

      1


      3、易损件清单

      序号

      名称

      品牌

      用途

      1

      切割锯片

      国产

      锯片运行

      2

      切削油

      双德誉

      锯片润滑

      3

      气管接头

      国产

      气路接通

      4

      喷油嘴

      国产

      喷油

      三、设备组成及特点


      多角度高速圆锯机,主要部件由机床床身、高速锯切电机组、伺服(液压)进刀系统、伺服定位系统、伺服转角度系统、工件装夹工装、电气系统、冷却系统及链板排屑机等部分组成。

      1、机床床身:床身主体由优质高强度特殊材料整体焊接而成,焊接后径整体去应力回火处理。具有整体刚性好、强度高、耐冲击、变形小的特点,能大大提高机床的整体刚性和机床锯切稳定性。

      2、电机组:锯切电机组采用高精度一体式锯切电机,具有传动效率高、动力强、快速响应等优点,锯切平稳噪声低。

       3、伺服进刀系统:由伺服电机驱动精密丝杠带动锯切电机组到设定的位置,伺服转角度系统旋转到设定角度,进刀伺服电机驱动精密丝杠带动锯切电机组进行垂直向式强力进给,将被夹压的工件高精度快速切断。

      4、伺服转角度系统:采用交流伺服控制精密转台转到角度,使定位的精度得到可靠保证。

       5、电气系统:由电器柜、触摸屏、按纽、PLC、伺服电机、电机、接触器、继电器、热交换器、开关和辅助元件等组成?;部墒迪秩淌只刂?,原材料摆放工作台后按启动按钮即可自动锯切作业。自动化程度高,各种安全?;ぷ爸媚鼙V?/span>锯切线全过程的安全平稳运转。

      6、冷却系统:采用微量喷雾冷却润滑系统,本系统采用环保切削油进行精确计量的微量润滑方式。精心设计的喷嘴向锯齿喷涂高效切削油,以减少切削热的产生,该喷头同时向锯片两侧面喷涂高效切削油,进行润滑,既可以提高生产效率,降低生产成本,防止环境污染,同时还可以提高切口质量,延长锯片使用寿命。

      7、机械特性: 自动送料,自动定位,自动转角度,自动喷油,自动锯切自动送料行程4000mm ,采用伺服马达驱动精密齿轮齿条传动,精确度高,采用NC控制器,PLC控制稳定性高,电器元件均采用知名品牌,主机夹具为1组上压及2组侧压压料;送料台夹具为1组侧压压料(或气动夹爪机构),适合不规则材料锯切及多支材料同时锯切, 加工过程设备会自动无料感应,当材料加工完成后设备自动?;?/span>,采用布袋式吸尘器,设计双吸尘口吸屑,可吸取大部分废屑设备有计数功能,方便统计数量。

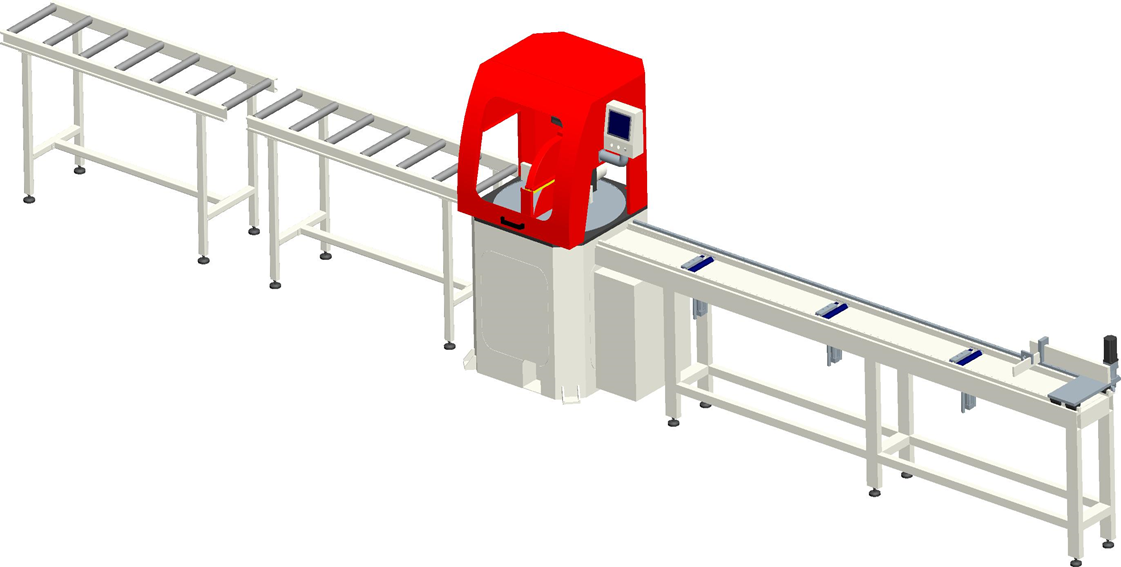

      四、设备设计图

      全自动角度锯SDY-RS500


      五、设备客户现场图

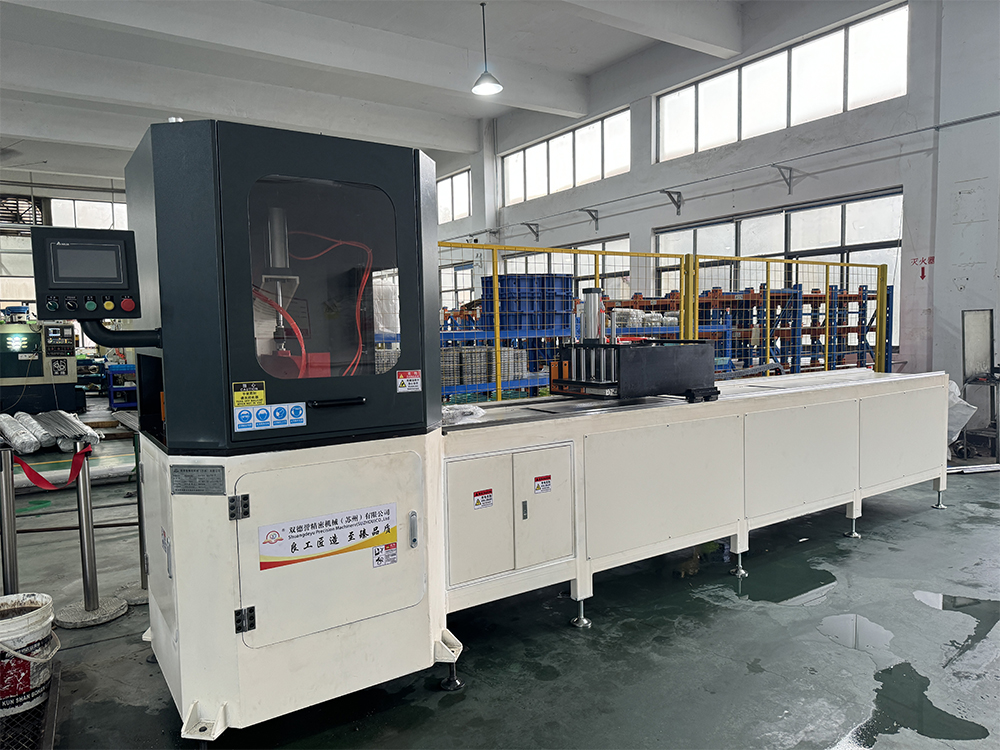

      全自动角度锯客户现场图

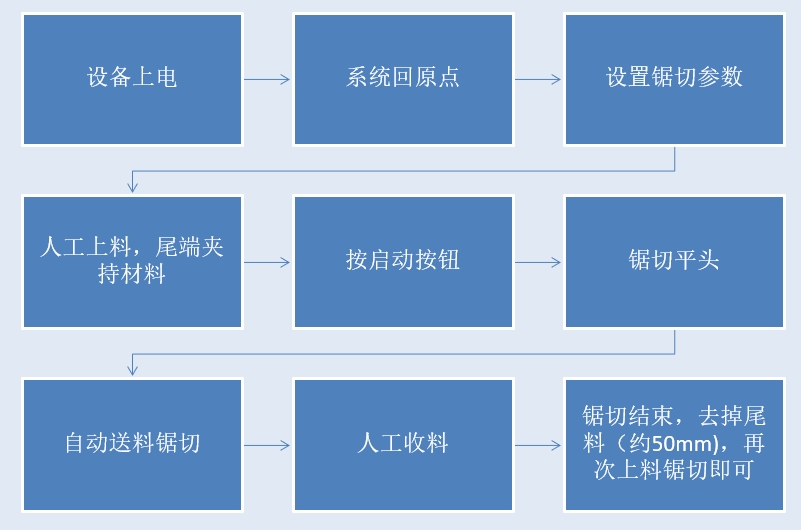

      六、作业流程图

      角度锯作业流程图

      七、设备在客户现场切割视频
