一、设备主要组成：

多角度高速圆锯机，主要部件由机床床身、高速锯切电机组、伺服(液压）进刀系 统、伺服定位系统、伺服转角度系统、工件装夹工装、电气系统、冷却系统及链板排屑 机等部分组成。

1、机床床身：床身主体由优质高强度特殊材料整体焊接而成，焊接后径整体去应力回 火处理。具有整体刚性好、强度高、耐冲击、变形小的特点，能大大提高机床的整体刚 性和机床锯切稳定性。

2、电机组：锯切电机组采用高精度一体式锯切电机，具有传动效率高、动力强、快速 响应等优点，锯切平稳噪声低。

3、伺服进刀系统：由伺服电机驱动精密丝杠带动锯切电机组到设定的位置，伺服转角 度系统旋转到设定角度，进刀伺服电机驱动精密丝杠带动锯切电机组进行垂直向下式强 力进给，将被夹压的工件高精度快速切断。

4、伺服定位系统：采用交流伺服控制高精度滚珠丝杆的方式，使定位的精度得到可靠 保证。

 5、伺服转角度系统：采用交流伺服控制精密转台转到角度，使定位的精度得到可靠保 证。

 6、工件装夹工装：夹具采用伺服机构将工件居中放置到气动夹紧机构中，由一组气压 缸将工件压紧，防止锯切时产品松动，上下料操作方便快捷，节约工件装夹时间。

7、电气系统：由电器柜、触摸屏、按纽、PLC、伺服电机、电机、接触器、继电器、热 交换器、开关和辅助元件等组成?；部墒迪秩淌只刂?，原材料摆放工作台后 按启动按钮即可自动锯切作业。自动化程度高，各种安全?；ぷ爸媚鼙Ｖぞ馇邢呷? 的安全平稳运转。

8、冷却系统：采用微量喷雾冷却润滑系统，本系统采用环保切削油进行精确计量的微 量润滑方式。精心设计的喷嘴向锯齿喷涂高效切削油，以减少切削热的产生，该喷头同 时向锯片两侧面喷涂高效切削油，进行润滑，既可以提高生产效率，降低生产成本，防 止环境污染，同时还可以提高切口质量，延长锯片使用寿命

二、主要技术参数及锯切材质适用范围：

1、产品型号及原材料规范要求

设备型号：多角度高速圆锯机

X轴锯切长度范围：1465±20mm精度：≤±0.2mm(两端自动范围≤200mm，中间固定）

Y轴工作台行程：500mm

 Z轴行程：300mm

 R轴角度范围：±90°精度：≤±0.2°

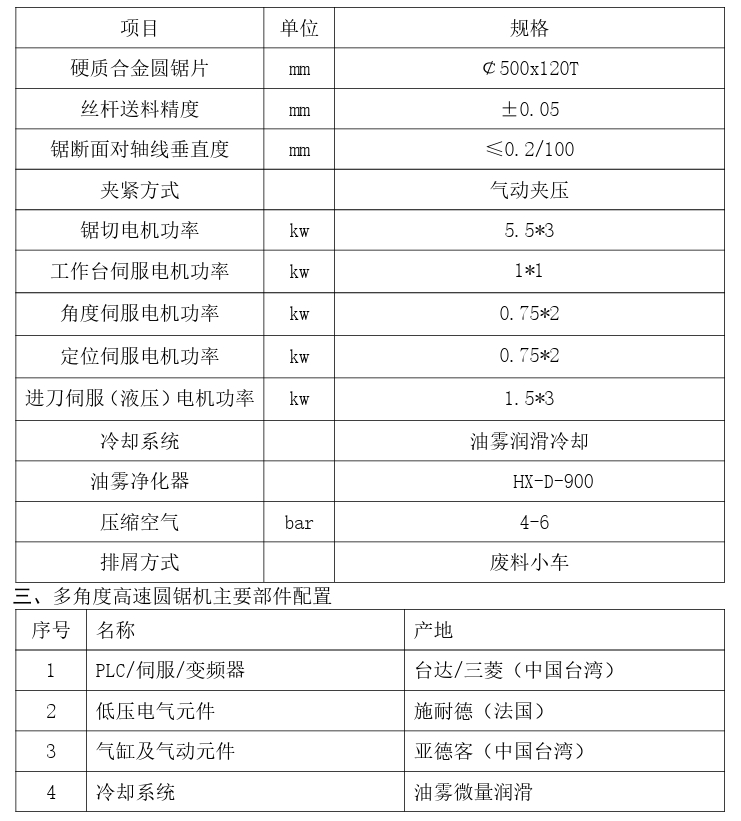

 2、多角度高速圆锯机主要技术参数表：

四、多角度高速圆锯机结构特性

1、锯切刀具采用刚强度硬质合金圆锯片，锯片使用寿命长，锯口窄，省材。

 2、采用台达PLC进行自动控制，采用台达触摸屏进行参数设定，全过程数字化控制。

3、工件锯切精度高，无毛刺，垂直度高达0.2/100mm，表面粗糙度6.3-3.2范围内。

 4、采用强制冷却系统、集中自动润滑系统、锯屑自动收集系统、设备整体性能可靠。

 5、采用法兰式锯片加紧机构，完全防止了圆锯片的振颤、偏摆，锯切精度高。

6、气动系统元件全部采用知名品牌产品，设备整体性能有可靠保证。

 7、高精度的锯切电机组，保证圆锯机的锯切精度及圆锯片的使用寿命。

 8、门安全连锁装置，锯片运转时门处于锁定状态，锯片停止时门才能打开，提升安全 性能。

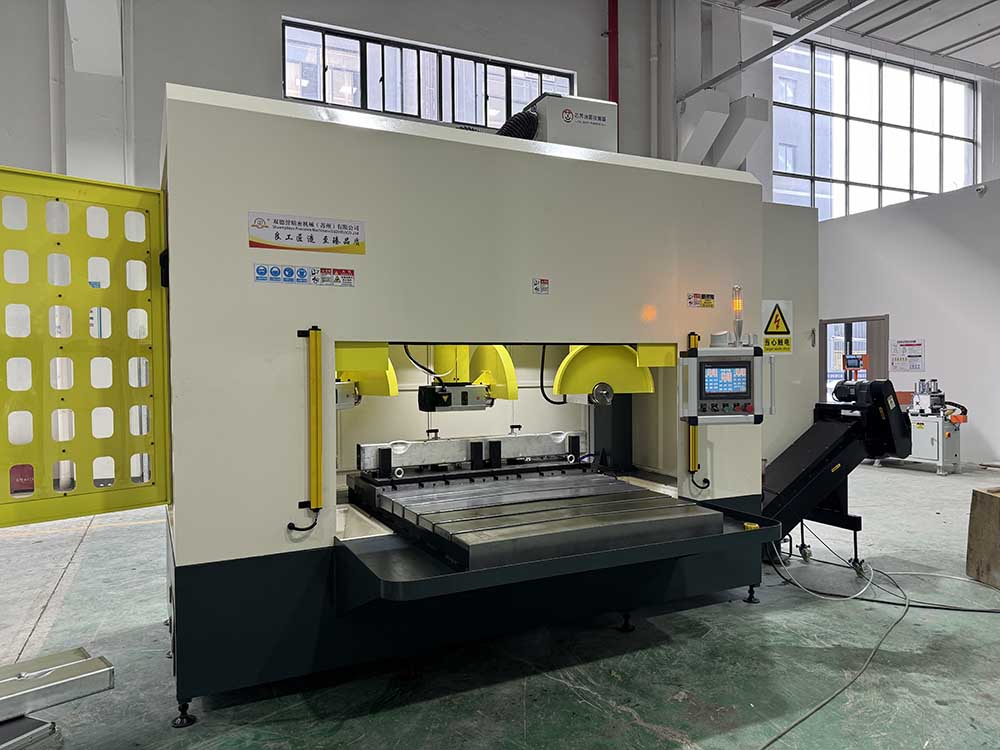

五、多角度高速圆锯机机方案图：

六、多角度高速圆锯机作业流程：

 设备上电---系统回原点---设置切割数据---各轴调整到作业准备位置----人工上 料---双按钮启动--自动气动压料--工作台移动到设备内部---锯片启动Z轴下降锯切作 业---锯切结束后锯片停止运转，Z轴返回到原点----工作

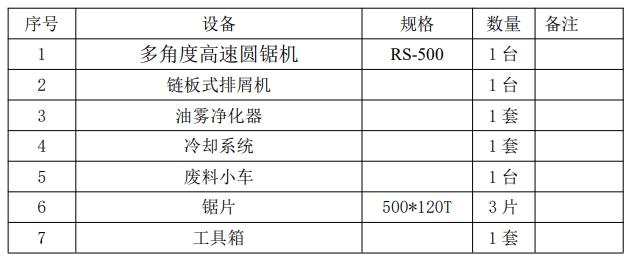

七、供货范围及数量

八、售后服务承诺 1 套

（1）主要零部件质保期为一年，从交机之日起开始计算，交机一个月以内发生故障，供方在接到需 方通知后立即做出响应，在电话中不能直接解决的，必须在24小时派员处理，一般故障48小时内解 决，重大故障以最快速度解决，不超过72小时（节假日除外），超过一个月以后，使用方要做到对 机器的保养义务，并能在供方电话技术支持的情况下处理一般故障之能力，较严重的设备故障由供方 现场免费维修，此期限为设备交付使用起1年，超过1年按市场最低价收取一定的费用。 （2）保修期外，甲方负责设备的维修，需收取成本费用。

（3）终身提供广泛优良的技术支持（新工艺发展情况、新设备特点、先进技术咨询、疑难问题解答、 软件的免费升级更换）及设备供应

九、汽车防撞梁切割机视频
