铝圆棒自动上料锯SDY-QFW355-SL
新一代圆棒自动上料无尾料锯切CNC，实现无人化自动锯切，智能化的操作系统，材料自动识别，自动上料，可自动去除第一刀平头锯切，和收集最后一刀的约20mm的料头，最大程度提高生产效率，减少浪费，可连续不间断工作，为企业节约人工，降低生产成本！
全国服务热线：181-1267-8018
一、设备配置参数
|
序号 |
项目 |
规格型号 |
品牌 |
|
1 |
设备型号 |
SY-QFW355-SL |
双德誉自主研发制造 |
|
2 |
配机锯片 |
355*25.4*2.3*80T |
日本兼房合金锯片 |
|
3 |
PLC |
3GA60MT |
三菱 |
|
4 |
人机触控界面 |
10寸 |
威伦 |
|
5 |
24V控制电源 |
LRS-150-24V |
台湾伦 |
|
6 |
低压控制电器 |
|
法国施耐德/正泰 |
|
7 |
锯切主轴一体电机 |
7.5KW2850Pr/min |
国产 |
|
8 |
变频器 |
7.5KW |
国产/台达 |
|
9 |
送料滚珠丝杆 |
2510 |
台湾TBI |
|
10 |
送料方形导轨 |
25-C01 |
台湾鼎翰 |
|
11 |
锯切滚珠丝杆 |
2510 |
台湾TBI |
|
12 |
锯切方形导轨 |
25-C01 |
台湾鼎翰 |
|
13 |
送料伺服系统 |
1.0KW |
台达 |
|
14 |
锯切伺服系统 |
1.0KW |
台达 |
|
15 |
尾料处理伺服 |
750W |
台达 |
|
16 |
刀具微量润滑系统 |
0.03ml/次 |
SDYCUTTER |
|
17 |
圆棒自动上料机构 |
|
双德誉自主研发制造 |
|
18 |
液压站 |
1.5KW |
苏州威严 |
二、技术参数说明
1、设备基本参数
|
序号 |
名称 |
说明 |
名称 |
说明 |
|
1 |
输入电源 |
380V/50Hz |
设备型号 |
SDY-QFW355-SL |
|
2 |
电机转速 |
2850Pr/min可变频调速 |
送料精度 |
±0.05mm |
|
3 |
电机功率 |
7.5KW |
切割平面度 |
±0.05mm |
|
4 |
工作气压 |
0.6-0.8MPa |
切割垂直度 |
±0.05mm |
|
5 |
主轴轴径 |
25.4mm |
锯片直径 |
355mm |
|
6 |
冷却装置 |
微量润滑 |
进刀方式 |
横向进刀 |
|
7 |
进给动力 |
伺服系统 |
主送料长度 |
15-500mm |
|
8 |
主送料有效单次行程 |
500mm |
辅送料长度 |
15-100mm |
|
9 |
辅送料有效行程 |
100mm |
自动上料机构 |
支持66圆棒单支 |
|
10 |
主轴精度 |
0.005mm |
循环模式 |
自动往复循环 |
|
11 |
进给速度 |
0-6m/min |
切割宽度 |
80mm |
|
12 |
尾料处理功能 |
具备 |
切割高度 |
120 mm以内 |
|
13 |
尾料剩余长度 |
理论30mm |
重量 |
约2500KG |
|
14 |
分离退刀功能 |
具备 |
外形尺寸 |
约3500*2000*1850 |
2、保修件清单
序号
名称
品牌
用途
数量
1
锯切电机
西门子
锯片运行
1
2
伺服电机
WSK/台达
送料
3
3
PLC
三菱
控制总成
1
4
驱动器
WSK/台达
马达运行
3
5
送料丝杆
台湾TBI
送料部件
2
6
锯切丝杆
台湾TBI
送料部件
1
7
送料导轨
台湾鼎翰
设备运行部件
4
8
锯切推进导轨
台湾鼎翰
锯切推进部件
2
9
人机触控界面
威伦
操作屏幕
1
3、易损件清单
序号
名称
品牌
用途
1
切割锯片
日本兼房
锯片运行
2
切削油
双德誉
锯片润滑
3
气管接头
国产
气路接通
4
喷油嘴
国产
喷油
三、设备价格和优势

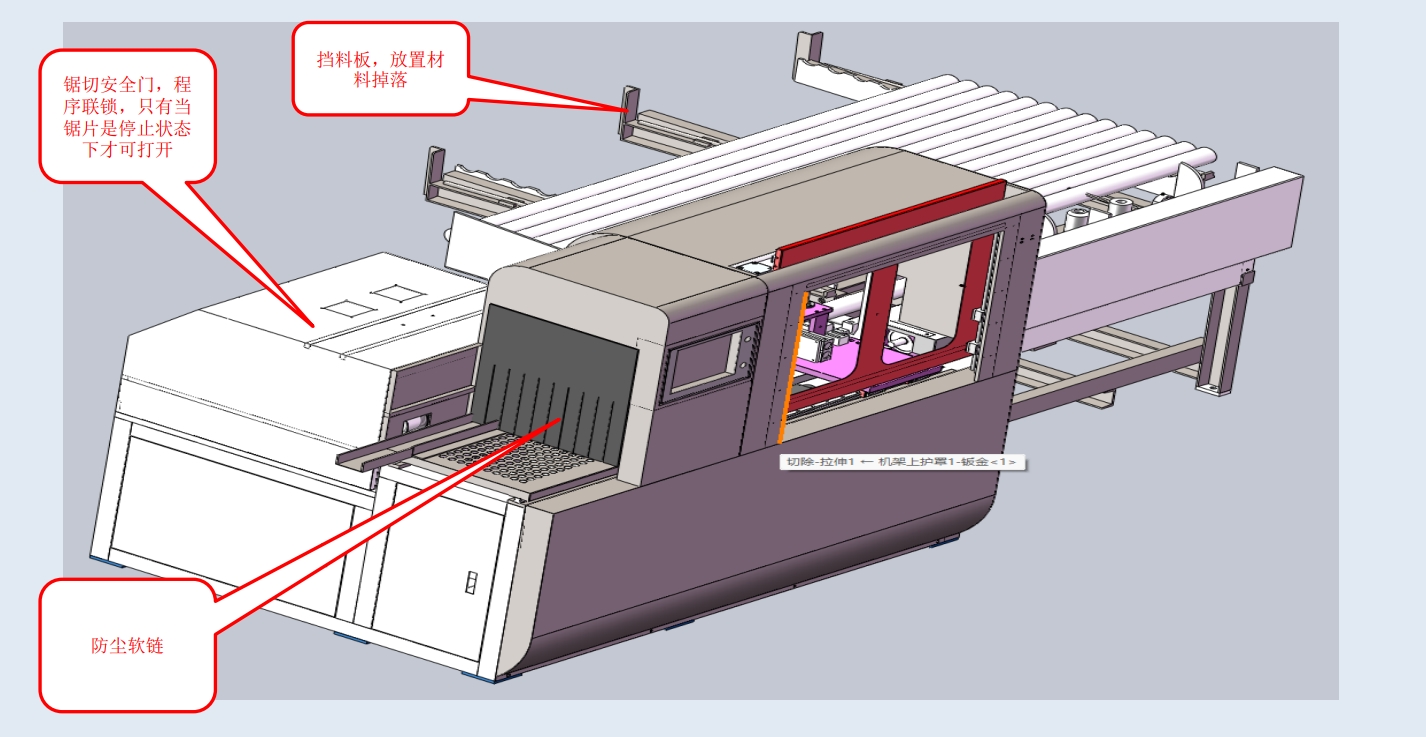

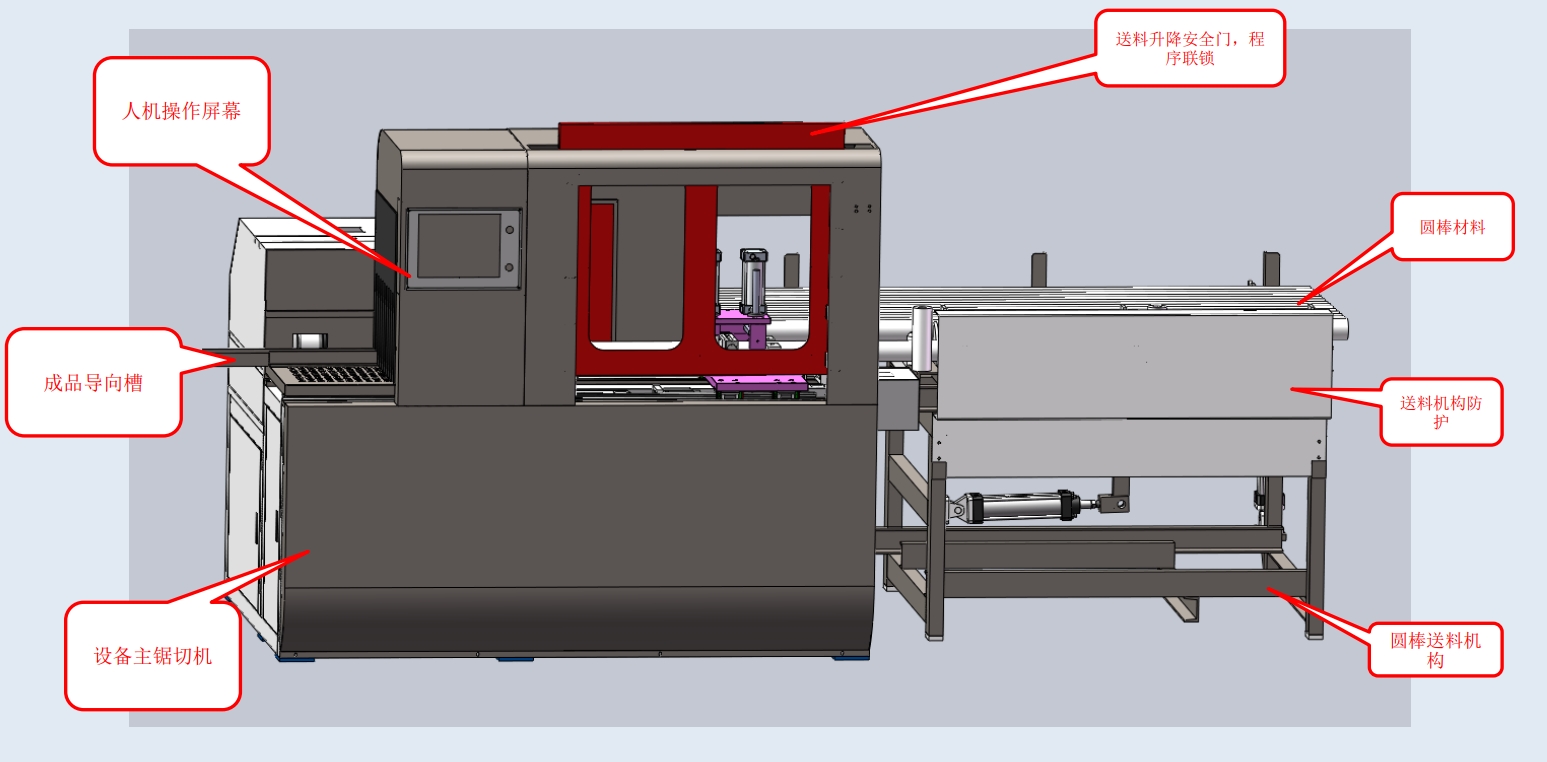

四、设备内部示意图
五、设备在客户现场切割视频
-
-
